冷阱 — 绿色真空操作的理想伴侣

导语:冷阱作为一种冷却装置,可以通过冷凝温度的设置捕获特定气体分子;也可以通过低温,将冷凝点温度高于冷阱温度的气体分子进行冷凝。冷凝可以对气体起到分离的作用。

冷阱介绍

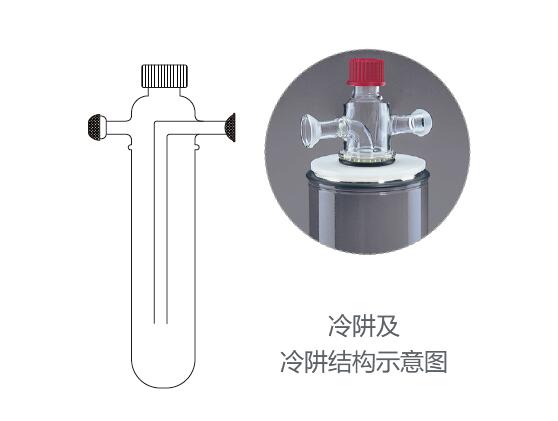

    冷阱(cold trap;condensate trap)是在冷却的表面上以凝结方式捕集气体的阱,置于真空容器和泵之间,用于吸附气体或捕集油蒸汽的装置

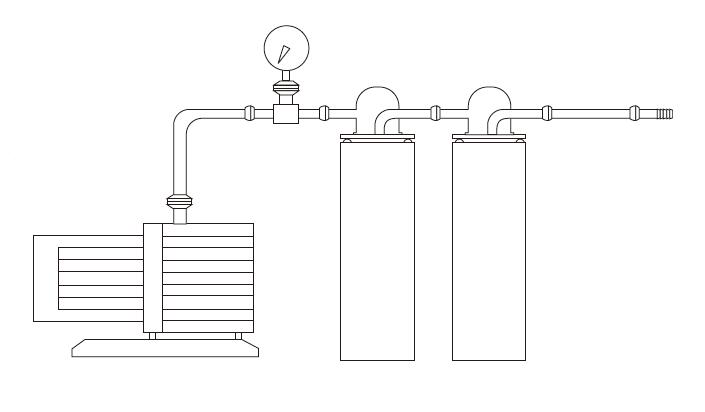

冷阱与真空泵联接示意图

冷阱作为一种冷却装置,可以通过冷凝温度的设置捕获特定气体分子;也可以通过低温,将冷凝点温度高于冷阱温度的气体分子进行冷凝。冷凝可以对气体起到分离的作用。



冷阱的类型

    根据冷阱的降温方式不同,冷阱一般分为两种类型,内嵌式和分体式。 内嵌式,是冷阱与制冷机集成为一体,制冷机通过冷媒对冷阱进行降温。内嵌式冷阱的温度受制于制冷机器的限制,普通内嵌式冷阱温度一般高于-50℃,低温内嵌式冷阱可以达到-100℃以上;分体式冷阱,冷阱自身没有冷凝能力,需要依靠外部能量用于其降温如:冷水机,干冰,液氮等。

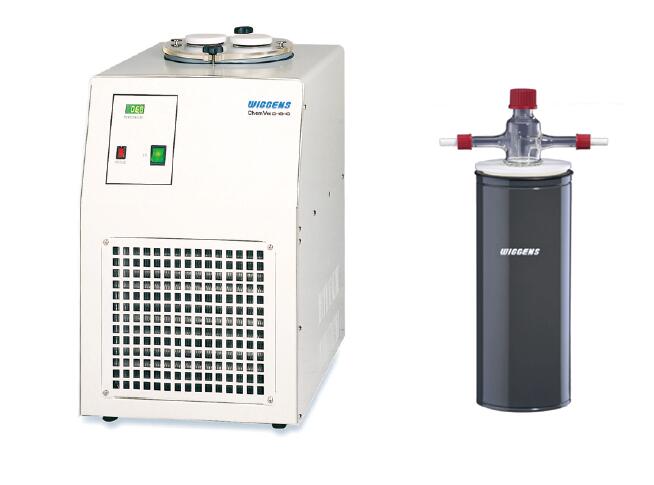

内嵌式冷阱及分体式冷阱



冷阱在真空操作中的重要作用

1,增加真空效率

    真空室中的油气和水汽,靠冷阱的低温使其冷凝成液,减少对真空度的影响。冷冻真空干燥是常见的干燥方法,以1g冰为例,在0.1Torr时产生可以产生10000L水汽。干燥箱内的水分将产生大量的水汽。这些水汽如果仅靠真空泵来排除,真空泵的工作效率将会降低。冷阱的低温可以将水汽在冷阱部位直接凝结,从而Ji大提.高真空泵的工作效率。这就是低温干燥箱,低温离心浓缩仪都要配备冷阱的原因。

2,减少腐蚀性试气体真空泵的影响

    抽真空体系中,经常会有腐蚀性试剂的存在。腐蚀性试剂在抽真空过程中会转化为气体分子通过管路流经真空泵排入大气。腐蚀性气体在流经真空泵时,可能会对真空泵造成损伤,如:酸性气体会腐蚀真空泵的金属部件。腐蚀性气体经过真空泵的排气口,如果直接排入大气,也会对空气造成污染。

    使用冷阱可以将腐蚀性气体在进入真空泵之前,被冷凝收集,降低腐蚀性气体对真空泵的损伤。

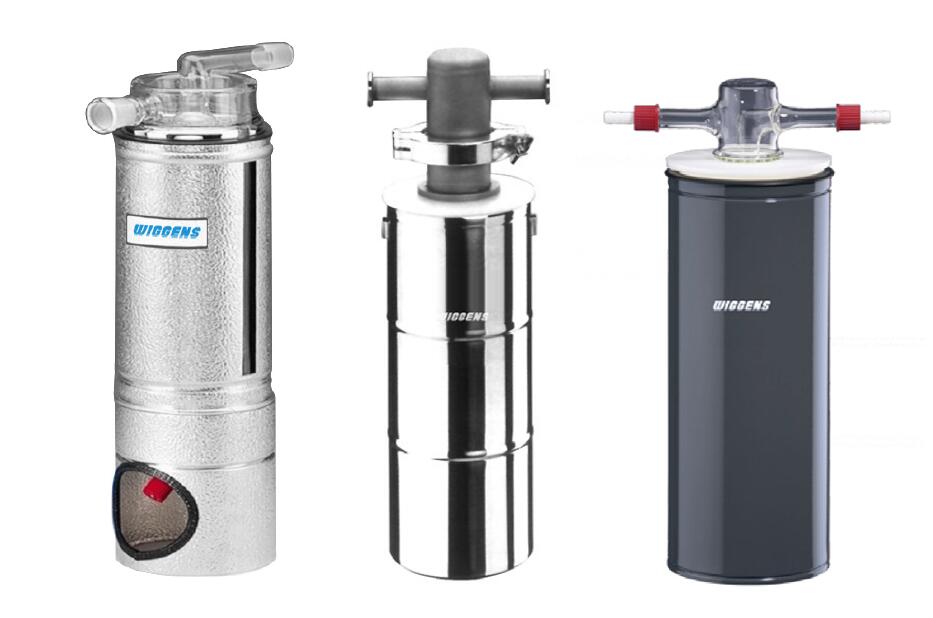

WIGGENS冷阱

   WIGGENS有内嵌式和分体式冷阱提供,内嵌式冷阱提供Z低-70℃的冷阱温度。分体式冷阱使用更灵活:

1,与制冷循环器(冷水机)联用。

   可以根据温控的需要,调节制冷循环器的温度,直接控制冷阱温度。此方式使用,有内嵌式冷阱的优势,不需要外加干冰或其他冷媒。并可以根据需要自由调节温度,适合需要特定冷凝点要求的溶剂冷凝需要。



2,加入干冰或液氮进行制冷。

    支持使用干冰(-78.5℃),液氮(-196℃),作为冷媒进行对冷阱进行制冷。如果是长时间使用冷阱,WIGGENS有液氮液位保持系统,只要储藏液氮罐中有液氮,就可以长久的维持冷阱中的液氮量,适合长时间连续冷凝操作。



通过合理的使用冷阱,有助于增加真空泵利用效率,延长真空泵使用寿命,增加溶剂回收,减少环境污染等。

    绿色真空操作的理想伴侣 — WIGGENS冷阱,有多种型号和规格供您选择。欢迎垂询WIGGENS,我们将为您真空操作,提供冷阱推荐选择。
